カスタム Raspberry Pi トライアルキット



本キットは、Raspberry Piのカスタマイズを体験頂くためのキットです。

標準のRaspberry Piボードをカスタマイズした商品となっており、(1)一部の部品が未実装状態のカスタムRaspberry Pi基板、(2)Raspberry Piの標準部品セット、(3)カスタマイズ用部品セットからなります。(注1)

標準部品の代わりにお好みの部品を実装したり、一部の部品を未実装のままとしておくことで、必要最小限のコネクタを備えたコンパクトなオリジナルRaspberry Piを作ることができます。(注2)(注3)(注4)

作成したオリジナルRaspberry Pi基板を量産したい場合には、弊社のカスタムRaspberry Pi製造サービス http://www.physical-computing.jp/product/1090 をご利用ください。









(注1) パーツキット内容物は、通知なく変更される場合がありますこと予めご了承ください。



(注2) 本キット利用には、高度な半田付けの技術が必要となります。



(注3) 本キットの組立て作業を開始後は、理由の如何を問わず、返品・交換はできませんので、あらかじめご了承ください。



注4) 部品を実装しないことにより、周辺機器が接続できなくなったり、OSの起動やアプリケーションの実行に制限が生じる場合がありますのでご注意ください。

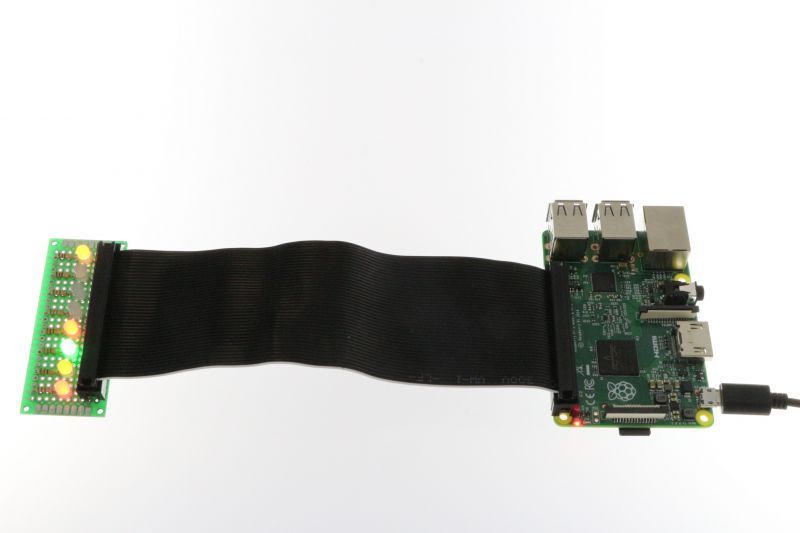

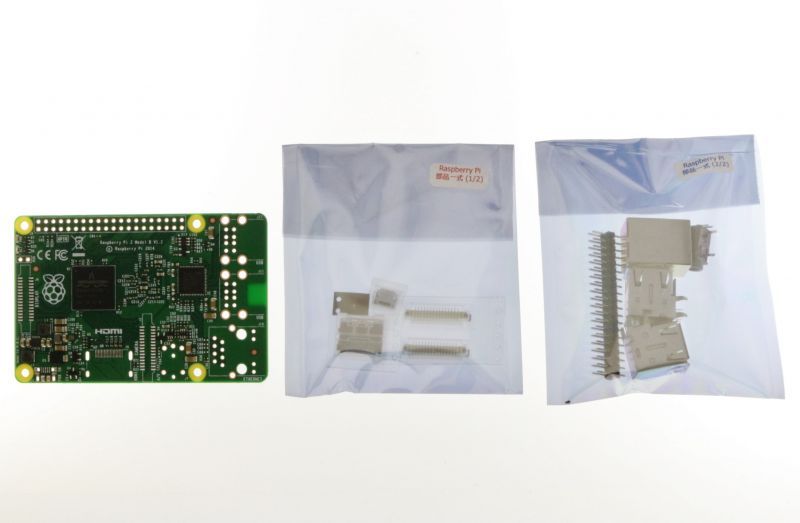

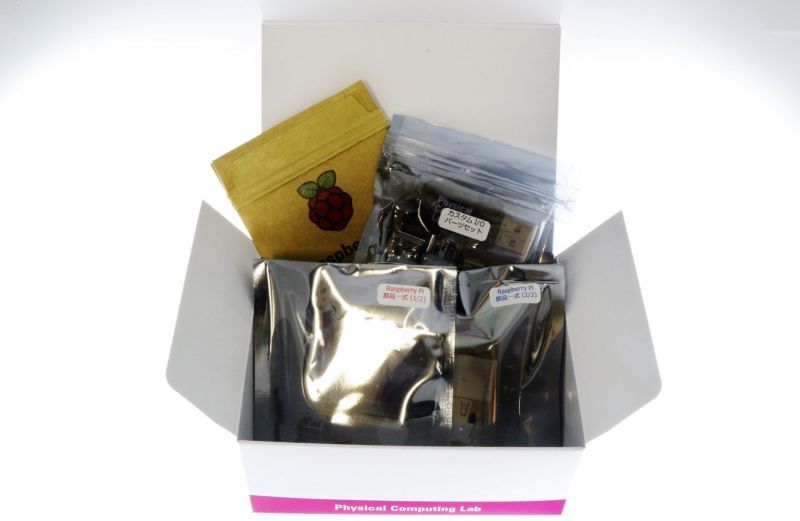

内容物

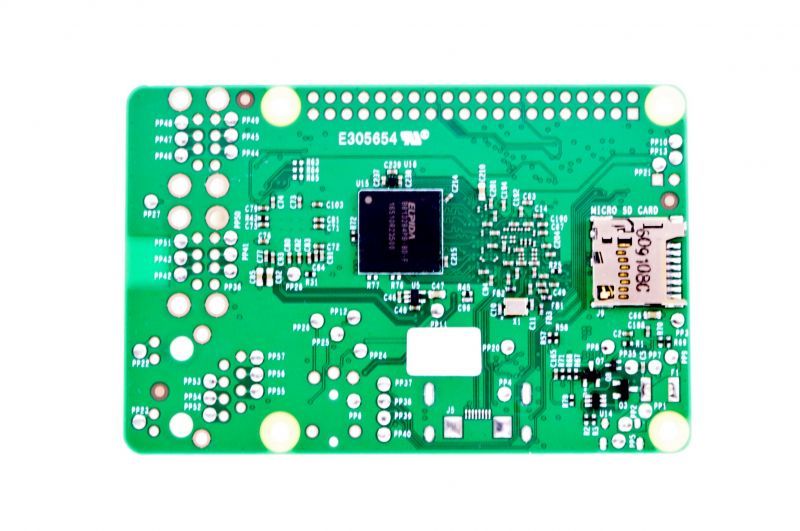

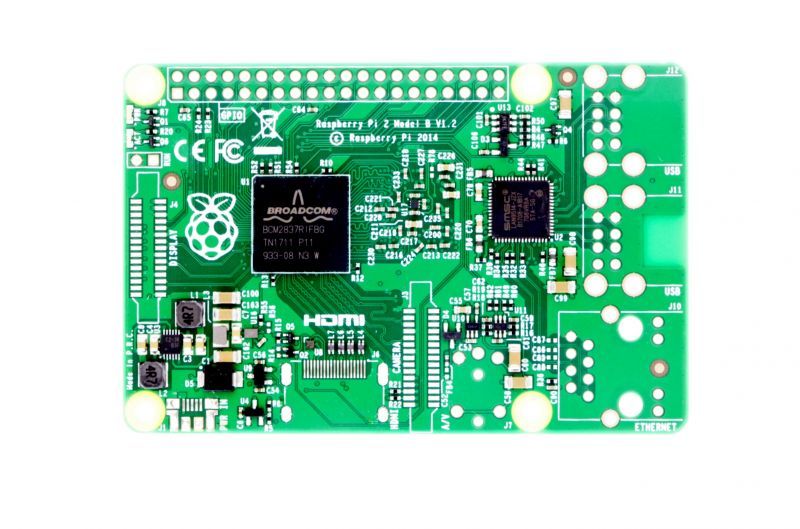

  <カスタムRaspberry Pi基板>

      • Raspberry Pi2 v1.2ベースのカスタマイズ基板



Raspberry Pi3と同じSoC BCM2837を使用 (64bitプロセッサCortex-A53ベース)



動作周波数 900MHz



RAM 1Gbyte



Raspberry Pi2のため、wifiおよびbluetooth機能は実装されておりません。

Raspberry Pi2 v1.2はRaspbian OSは2016-9-23バージョン以降の版でなければ起動しません。

また、他のOSもRaspberry Pi2 v1.2 に対応していない場合がありますので事前にご確認ください。

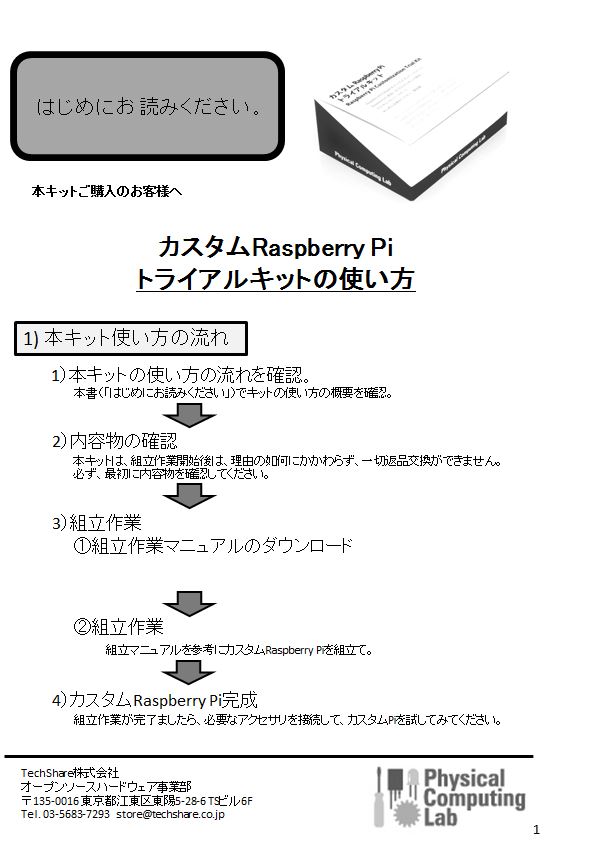

 <クイックリファレンス>

      • 本キットの使い方を1枚にまとめた資料です。
      • 組立作業マニュアルへのアクセス方法が記載されています。

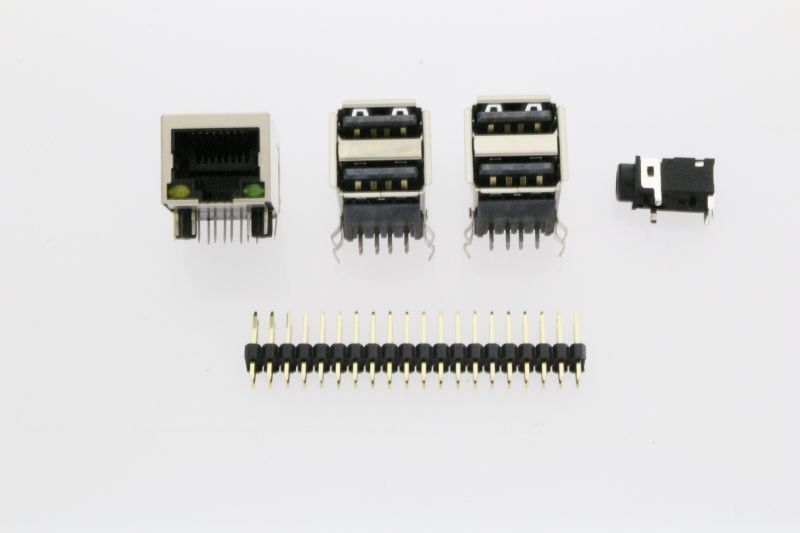

<Raspberry Pi標準部品>

      • ポリスイッチ
      • マイクロUSBコネクタ
      • CSIコネクタ(カメラインタフェースコネクタ)
      • DSIコネクタ(ディスプレイインタフェースコネクタ)
      • HDMIコネクタ
      • A/Vジャック
      • ピンヘッダ
      • 2口USBコネクタ x2
      • LANコネクタ

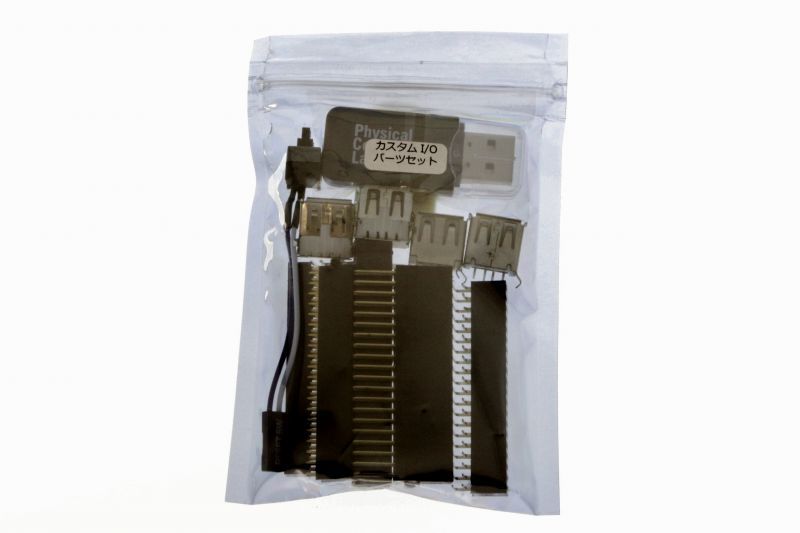

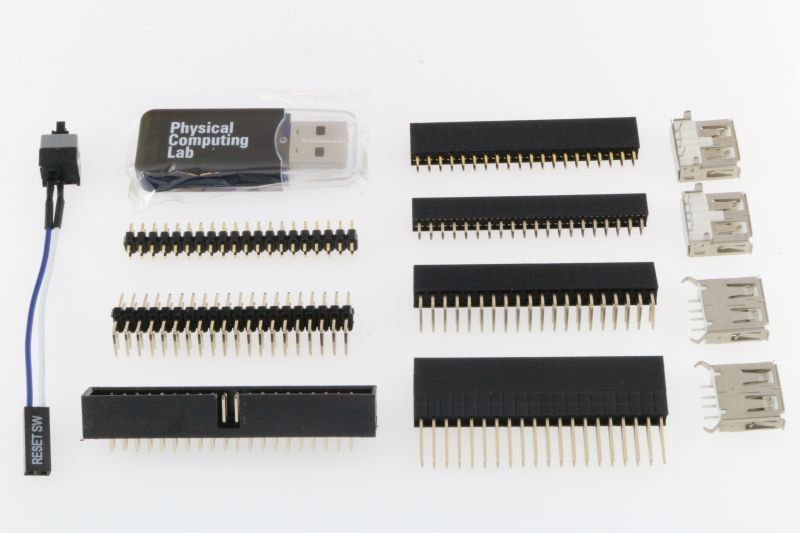

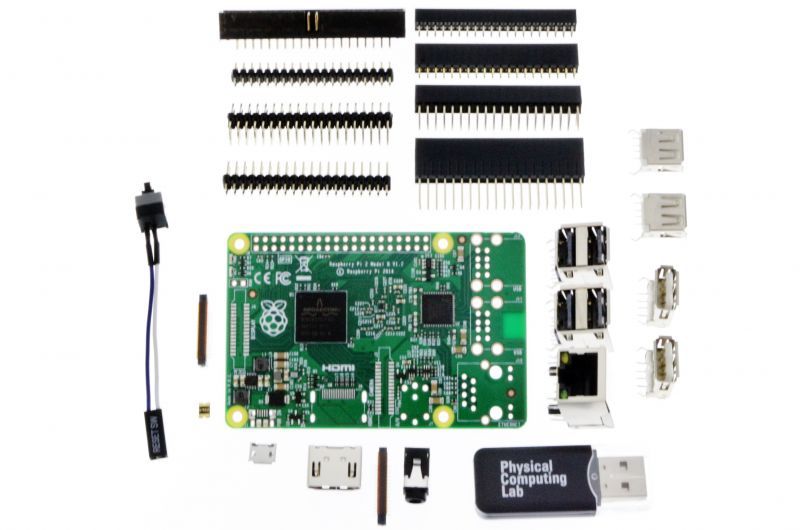

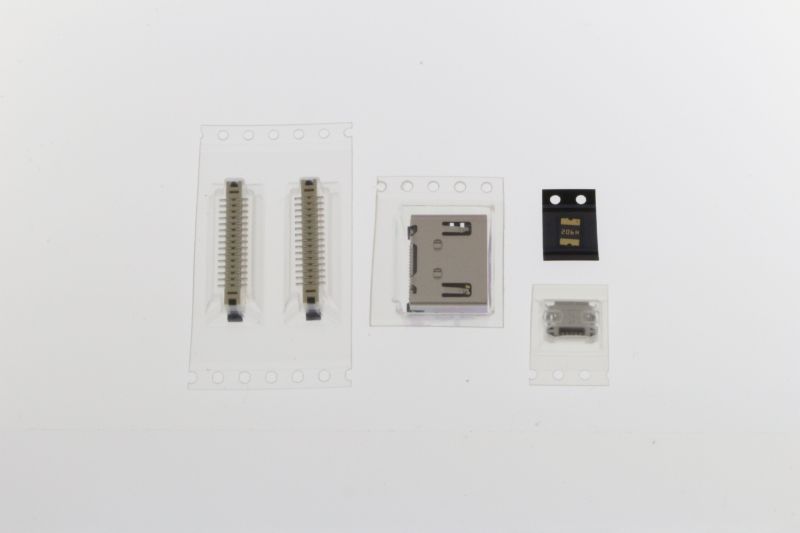

<カスタマイズ用部品セット>

      • ピンヘッダ3種

(1) ロープロファイルタイプ

(2) ライトアングルタイプ

(3) シュラウドタイプ

      • ピンソケット4種

(1) ロープロファイルタイプ

(2) 標準タイプ

(3) ライトアングルタイプ

(4) 足長タイプ

      • USBコネクタ2種 (各2個ずつ)

(1) 1口垂直タイプ x2

(2) 1口横型タイプ x2

      • プッシュスイッチ
      • マイクロSDカードリーダー

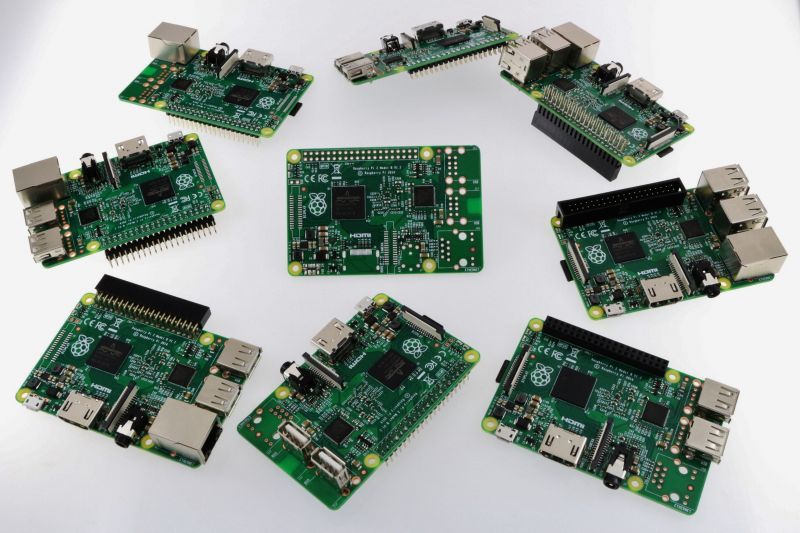

カスタマイズ例



【例1】

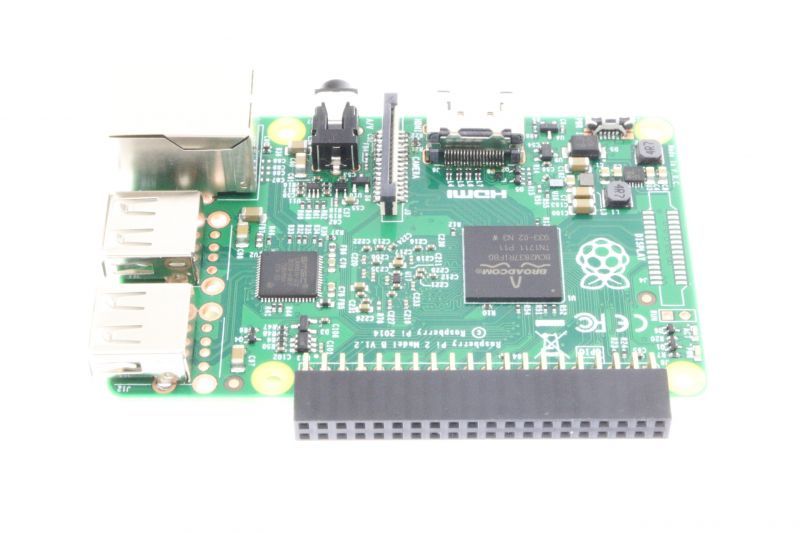

標準のピンヘッダの代わりにライトアングルタイプのピンソケットにし、USBを1口タイプにする。

垂直に立てて実装できる薄型のRaspberry Piになります。





【例2】

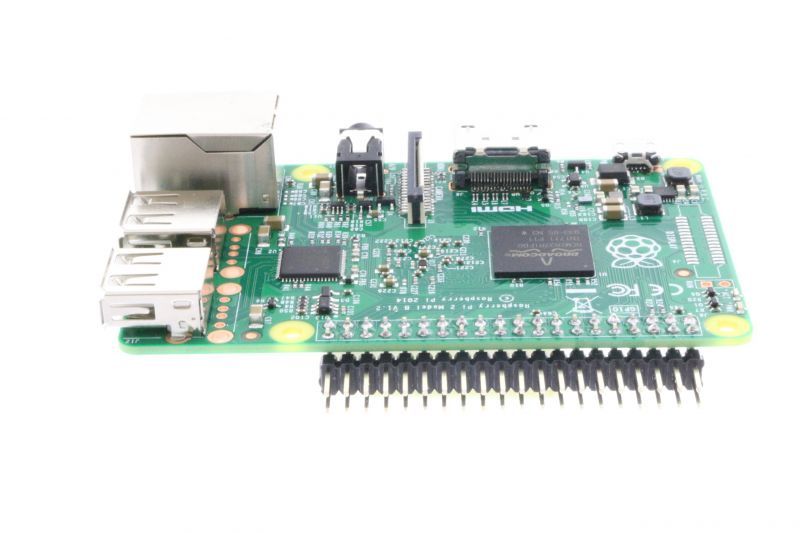

 ライトアングルタイプのピンヘッダーを使用し、さらに基板の裏側に取り付ける。 裏側につけるとピンアサインが鏡に写したように左右逆転します。



【例3】

標準のピンヘッダの代わりにシュラウドタイプのピンヘッダを取り付ける。コネクタの逆挿し防止になります。









【例4】

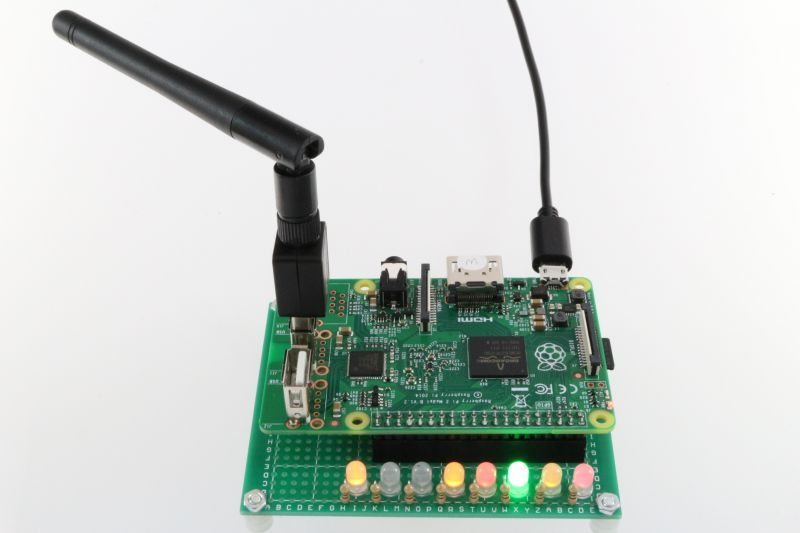

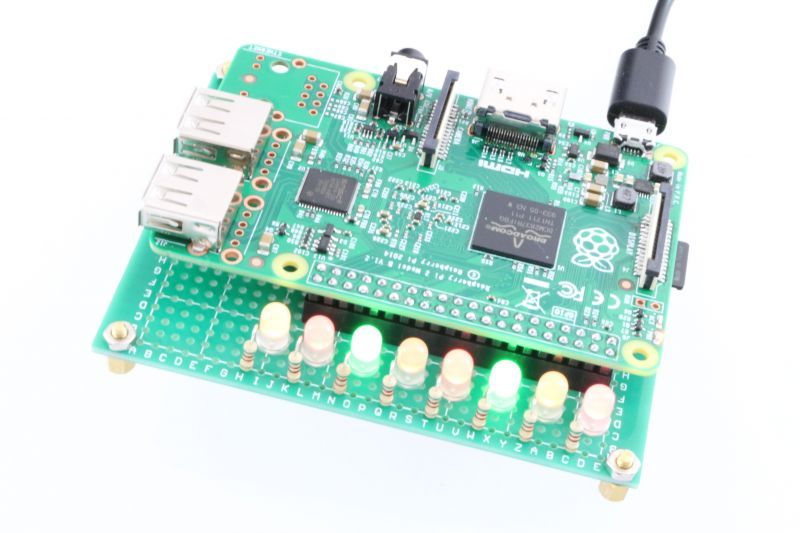

標準のピンヘッダの代わりに裏側にピンソケットを取り付け、ベース基板に重ねて使う。









【例5】

USBコネクタを縦型の1口タイプに変更し、USB機器を上から挿して使う。

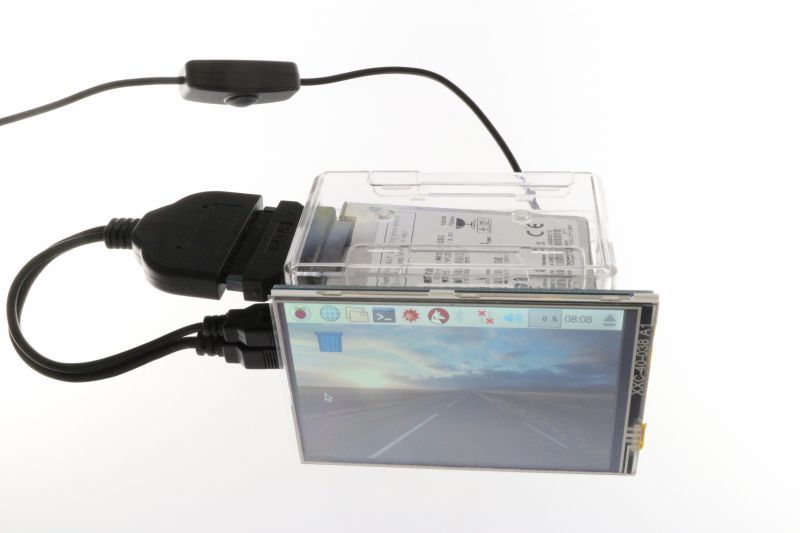

【例6】

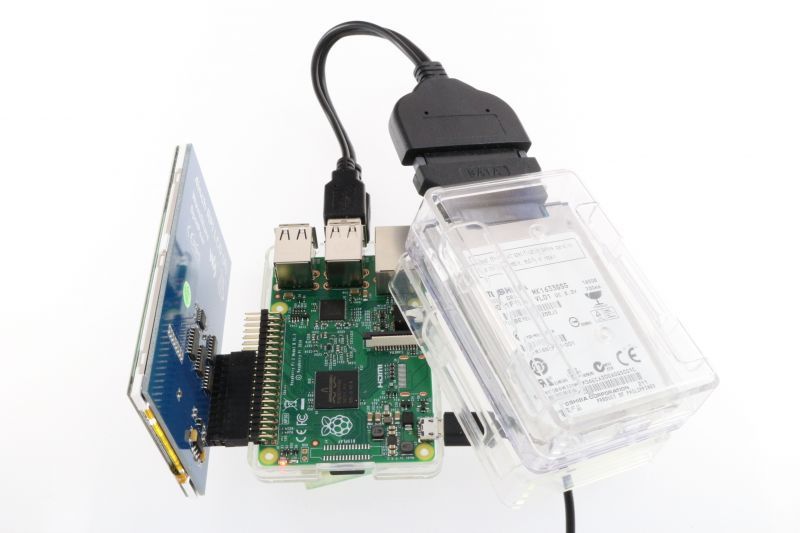

標準のピンヘッダをライトアングルタイプにし、LCDディスプレイをつなげてデスクトップPC風に使う。

さらに3ple-deckerケースと組み合わせ、ハードディスクをケースに格納して積み上げれば、ディスプレイ一体型のPC風になります。

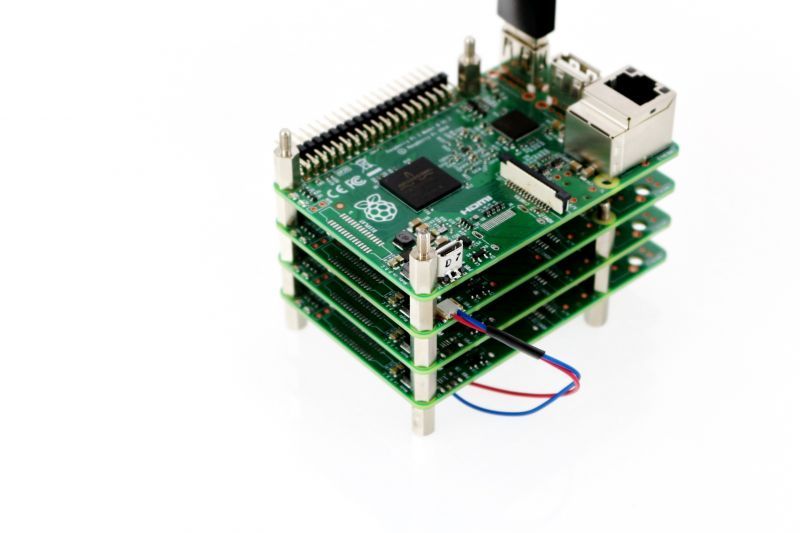

【例7

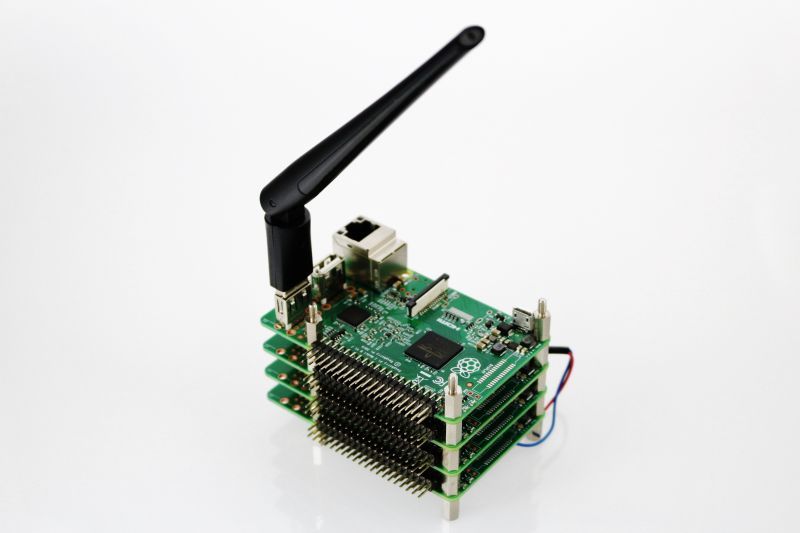

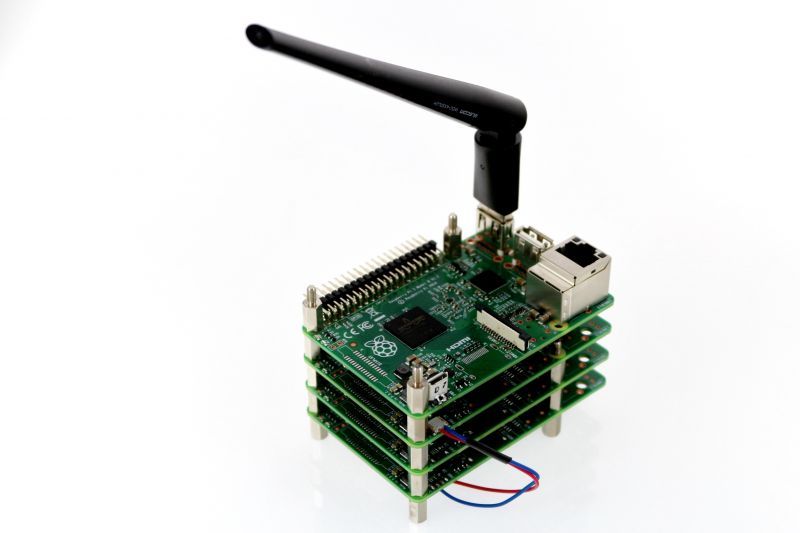

カスタムパイを4段重ねてGPIOは横出ししました。

別途部品を調達して、トップのボードからはUSBやLANを上向きに変更しました。

また、上から2段目の電源供給はUSBでなく小さなコネクタを別途調達して取り付けています。





この他にも



この他にも、独自に部品を探して取り付けるなどにより、応用は無限に広がります。

本キットを使って、カスタムRaspberry Piの世界を体験してみましょう!
