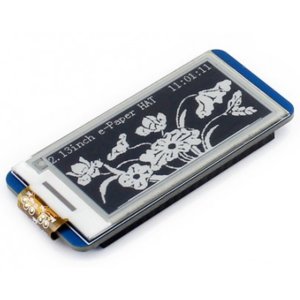

 2.13inch E-Ink display HAT for Raspberry Pi (250x122)





商品概要



の商品は、部分リフレッシュサポート、SPI経由の通信できる組み込みコントローラが搭載された2.13インチ、250x122の解像度のe-paperのディスプレイHATです。



このE-paperのHATは、太陽光下での見易さ、ワイドな視野角、超低消費電力などのアドバンテージがあるため、陳列ラベルや産業機器などのアプリケーション向けの理想的な選択となります。



主な特徴

  • バックライトなしで、パワーオフ後でも、長期間最後のコンテンツ表示を維持します。

  • 原則、コンテンツリフレッシュ時にのみ電力を必要とする超低消費電力

  • Raspberry Pi 2B/3B/Zero/Zero Wに対応

  • ArduinoやNucleoなどの他のコントローラとの接続のためのSPI Interfarce用Solder Padを保持

  • 開発リソース及びマニュアル (Raspberry Pi/Arduino/STM32のための例)



主な仕様

  • Operating voltage: 3.3V

  • Interface: SPI

  • Outline dimension: 65mm × 30.2mm

  • Display size: 23.71mm × 48.55mm

  • Dot pitch: 0.194 × 0.194

  • Resolution: 250 × 122

  • Display color: black, white

  • Grey level: 2

  • Partial refresh time: 0.3s

  • Full refresh time: 2s

  • Refresh power: 26.4mW(typ.)

  • Standby power: <0.017mW

  • Viewing angle: >170°



Interface

SYMBOL

DESCRIPTION

VCC

3.3V

GND

Ground

NC

NC

DIN

SPI MOSI pin

CLK

SPI SCK pin

CS

SPI chip selection, low active

DC

Data/Command selection (high for data, low for command)

RST

External reset, low active

BUSY

Busy status output, low active

Demo

2.13inch e-Paper HAT demo

Dimensions

2.13inch e-Paper HAT dimensions

Development Resources



Wiki : www.waveshare.com/wiki/2.13inch_e-Paper_HAT
