Color Sensor [WS-9520]

Color Sensor [WS-9520]

販売価格: 680円(税別)

数量:

■概要

    • センサーチップ:TCS3200(RGBカラーディテクタ)
    • 静的な色を検出し、入射光強度に比例する周波数の方形波を出力
    • オンボードLEDによる全面発光



■仕様

    • 消費電力:2.7V〜5.5V
    • 理想的な検出距離:10mm
    • 寸法:36.0mm * 20.6mm
    • 取付穴サイズ:2.0mm



■アプリケーション

    • 色での並べ替え
    • 周囲の光の検出と校正
    • テストストリップの読み取り
    • カラーマッチング



■使い方
 MCUとの接続方法:

    • VCC↔2.7V〜5.5V
    • GND↔電源グランド
    • LED↔MCU.IO(4個の白色LEDを制御)
    • OUT↔MCU.IO(RGBカラー出力周波数)
    • S0 / S1↔MCU.IO(出力周波数スケーリング選択入力)
    • S2 / S3↔MCU.IO(フォトダイオードタイプ選択入力)

 S0 / S1で出力周波数スケーリング係数を、S2 / S3で赤、緑、青のカラーフィルタを選択した後、OUTは選択されたカラー強度に比例した周波数の方形波を出力します。 検出される色は、赤、緑および青色の濃さの比によって決まります。



注意:

    • 環境光ノイズは避けてください。
    • 初めてモジュールを使用したり、モジュールをリセットしたり、光源を変更するときには、ホワイトバランスが必要です

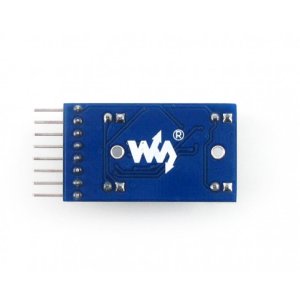

■画像


■開発者向けリソース

デモコード、回路図、データシートなど
Wiki: www.waveshare.com/wiki/Color_Sensor
