RS485 CAN HAT



■概要

本製品は、ラズベリーパイ用 RS485 CAN HATです。RS485/CAN機能を用いて、他のデバイスと安定した遠距離通信が可能です。



■特徴
ラズベリーパイ標準接続。ラズベリーパイ ゼロ/ゼロW/ゼロWH/2B/3B/3B+と互換性あり
CAN機能、SPIインタフェース経由のCANコントローラMCP2515、トランシーバSN65HVD230

RS485機能、UART経由で制御、半二重通信、トランシーバSP3485
予約済みの制御ピンで、他の制御ボードとの連携が可能
開発リソースとマニュアル付属(Pi/python書き込みの例)





■仕様
動作電圧:3.3V
CANコントローラ:MCP2515
CANトランシーバ:SN65HVD230
485トランシーバ:SP3485
寸法:65mm x 30mm
取付穴サイズ:3.0mm

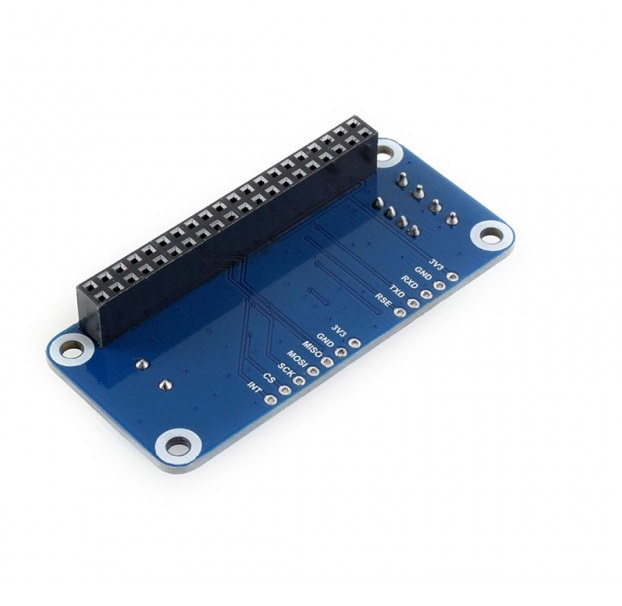

■ピン割り当て



ピンRaspberry Pi (BCM)説明
3V33V3ボタン1/GPIO
GNDGNDボタン2/GPIO
SCKP11/SCLKSPIクロック入力
MOSIP10/MOSISPIデータ入力
MISOP9/MISOSPIデータ出力
CSP8/CE0SPIチップ選択
INTP25割り込み
RXDP15 / RXDRS485 UART受信
TXDTXDRS485 UART送信
RSEP4RS485 RX/TX設定、TXがハイ、RXがロー



■サイズ

RS485 CAN HAT dimensions

■開発者向けリソース

Wiki : www.waveshare.com/wiki/RS485_CAN_HAT
