Zero4U [PIMO-ZERO4U_V1.3]

Zero4U [PIMO-ZERO4U_V1.3]

販売価格: 2,080円(税別)

数量:

Zero4U

 こちらは取寄せ商品です。

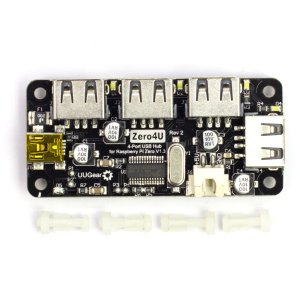

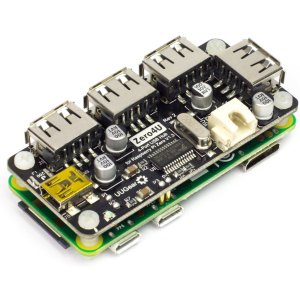

本製品は、Raspberry Pi Zeroの背面に装着できる、4ポートのUSB 2.0ハブです。

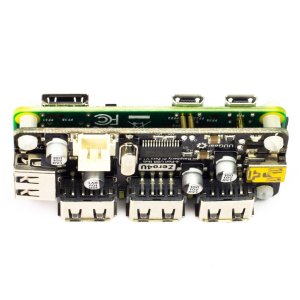

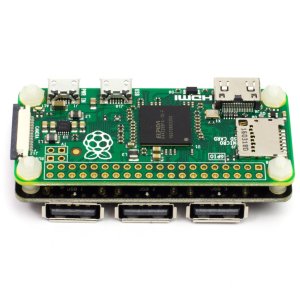

背面の4つのコンタクトプローブで、Raspberry Pi ZeroのPP1、PP6、PP22、PP23テストパッドに接続するため、はんだ付けは不要です。



Raspberry Pi Zero Wで利用する際には、Wi-Fiの影響で不安定になることを防ぐために、付属のフェライトリングをご利用ください。詳細はこちら



電源もRaspberry Pi Zeroから直接取得するので、基本的には外付け不要ですが、必要に応じてボード上のJST XHコネクタを、代替電源入力ポートとして使用できます。

ボード上の青色LEDは電源の動作状態を示し、電源が接続されると点灯します。

各USBポートには、通信状態を示す白色LEDがあり、出力電圧の安定用に電解コンデンサを搭載しています。

他のタイプのコンピュータでこのUSBハブを使用する場合は、USBケーブル(別売)を使用して、ボード上のミニUSBポートを、アップストリームのUSBポートに接続することができます。





仕様

  • サイズ: 65mm x 30mm x 9mm
  • 重さ: 14 g (付属品含まず)
  • 電源モード: バスパワー/セルフパワー
  • USB 2.0、1.0対応
  • 動作電圧: 5 V
  • 定格電流: 1mA
  • 最大出力電流: セルフパワーモード:全ポート合計2A、バスパワーモード:全ポート合計500mA
  • 動作温度: 0 〜 70 ℃
  • 保管温度: -20 〜 80 ℃
  • 動作湿度: 0 〜 80 %RH、結露不可



内容物

  • 4ポートUSBハブボード×1
  • プラスチックスペーサー×4
  • M2.5プラスチックスクリュー×4
  • M2.5プラスチックナット×4
  • フェライトコア×1

詳細については、ユーザマニュアルを参照してください。





注意
このバージョンのZero4Uは、Raspberry Pi Zero V1.3(カメラコネクタ付き)のみで動作します。
