RPi Motor Driver Board [WS-11820]

RPi Motor Driver Board [WS-11820]

販売価格: 4,480円(税別)

数量:

Raspberry Pi用モータドライバボード



こちらは取寄せ商品です。



■概要

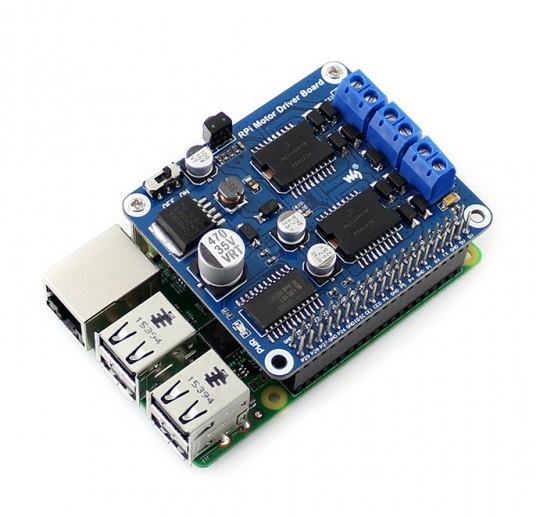

RPiモータドライバボードを使うと、Raspberry Piで2台のDCモータまたは1台のステッパモータを駆動できます。 Raspberry PiをベースにしたDIYモバイルロボットに最適です。



■特徴

・Raspberry Pi A+/B+/2B/3B/3B+ 対応

・Freescale HブリッジドライバMC33886、DCモータを制御して両方向に回転
・オンボード5Vレギュレータ、Raspberry Piに電源を供給
・オンボードIR受信機、リモートコントロールロボットに使用
・複数の保護回路、優れた安定性
・2A自己回復ヒューズ、Raspberry Piの安全確保
・ドライバチップは、大出力電流、低電圧ディスエーブル機能用の短絡シャットダウン機能搭載
・モータ出力の逆極性保護
・電源用逆戻り防止ダイオード
・電源入力範囲:7V〜40V
・単一モータ出力電流:最大5A
・Raspberry Piの電源電流:最大2A





■仕様

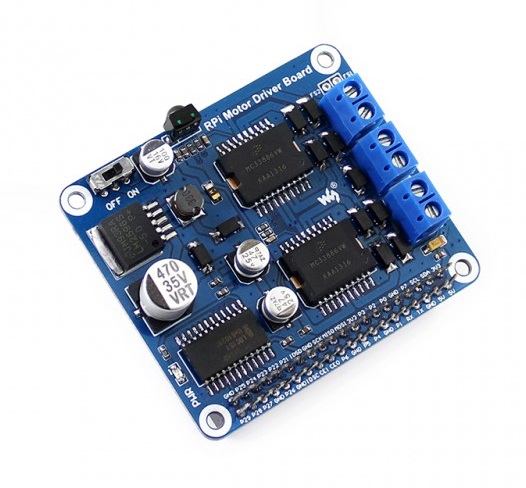

Raspberry Pi Expansion Board on board resource



1. Raspberry Pi GPIOインターフェイス: Raspberry Pi 接続用
2. モータースクリューターミナル:モータ接続用
3. 外部電源入力
4. 74LVC4245AD:電圧レベル変換チップ、バッファデバイス
5. MC33886:モータドライバチップ
6. LM2596-5.0:5Vレギュレータ
7. 電源表示
8. Raspberry Pi パワーセレクト

  ・OFF:Raspberry Pi がモータドライバボードに電力を供給
  ・ON:モータドライバボードがRaspberry Pi に電力を供給
9. 2A自己回復ヒューズ
10. IR受信機
11. ショットキーダイオード:モータドライバを保護
12. 電源逆戻り防止ダイオード



■寸法

RPi Relay Board board dimensions



■重量

0.036 kg



■内容物

1.RPiモータドライバモード x 1

2.RPiネジ(2個入り)×1

■開発者向けリソース

www.waveshare.com/wiki/RPi_Motor_Driver_Board
