ASUS Tinker Board S R2.0 [ASUS-TB001-S-R2.0]

ASUS Tinker Board S R2.0 [ASUS-TB001-S-R2.0]

販売価格: 18,200円(税別)

(税込: 20,020円)

数量:

 ※本商品はまもなく製造停止となります。在庫売切れ次第、販売終了となります。後継品はTinker board 3Sになります。



https://www.physical-computing.jp/product/2218

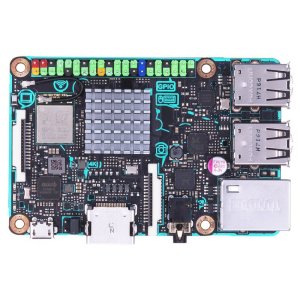

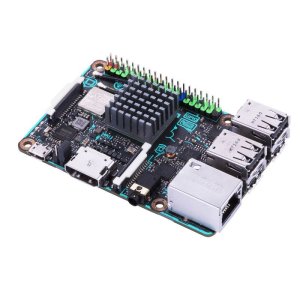

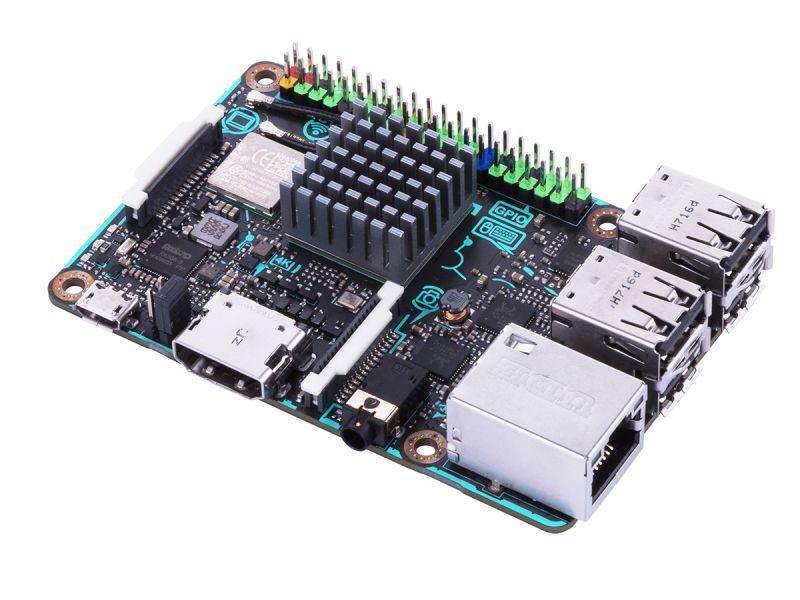

ASUS Tinker Board S R2.0





ASUS Tinker Board S R2.0は、カードサイズの基板にARMベース プロセッサRockchip RK3288-CG.WとGPU Mali™-T764を搭載したクラス最高峰レベルのパフォーマンスを持つASUS Tinker Boardの上位版シングルボードコンピュータです。16GBのeMMCを標準搭載するなど様々な点で改良が施されています。







【主な改良点】



1)16GB eMMCが標準搭載



 ストレージがMicro SDのみから、オンボードで16GB eMMCが標準搭載に変更され、

eMMC起動が可能になりました。

従来からのmicroSDカードスロットもそのまま使用可能なので併用も可能です。
詳しくは以下のチュートリアルサイトを参照して下さい。






2)シャットダウンスイッチ用ピンヘッダーの追加



 シャットダウン用のピンヘッダーが追加されました。これによりスイッチなどを接続すればワンタッチでシャットダウンプロセスをスタートさせることができるようになりました。





3)電圧低下のアラーム機能の追加



 Tinker Board Sを稼働中に、入力電圧の低下が発生した場合のアラーム機能が追加されました。





4HDMIポートのCEC対応化



 HDMIポートがCEC対応となり、HDMIで接続されたテレビ等のリモコン入力をHDMI経由でTinker Board Sに入力し制御することが可能となりました。Kodiなどのメディアプレーヤーをリモコンから操作が可能となります。



5)オーディオジャックのプラグイン検出機能のサポート



 オーディオジャックにヘッドフォンやスピーカーが接続されると自動的に認識されますので、接続状態に合わせた利用が可能となりました。出力先の切り替えや設定などができるアプリケーションの可能性が広がります。







【新しいTinker Board S のIOマップ】

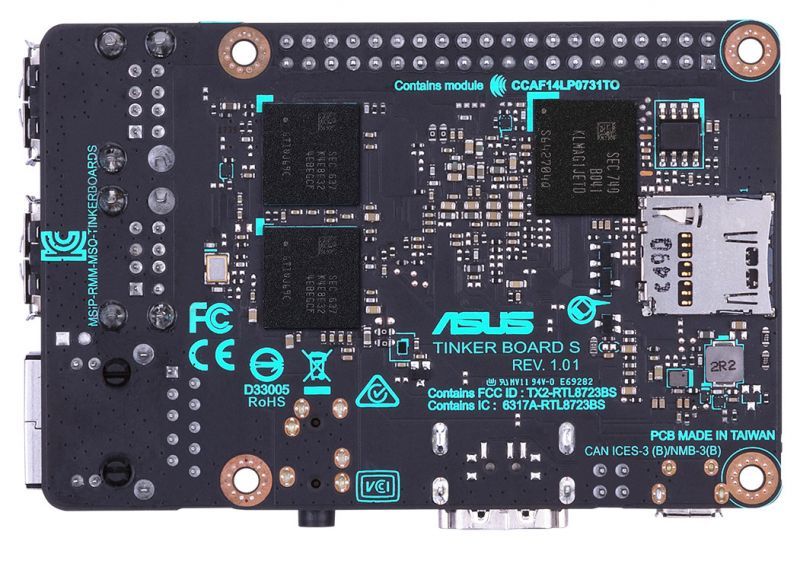

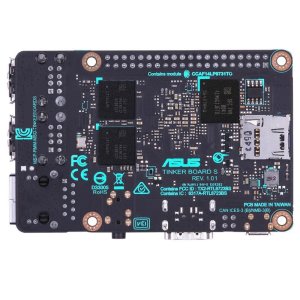

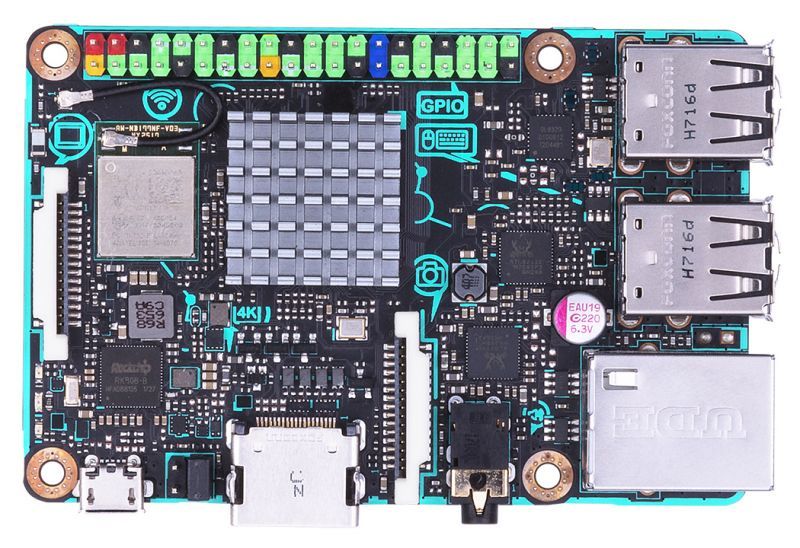

Tinker Board SのIOマップです。新たに搭載されたシャットダウンスイッチはMicroUSBの下側に、eMMCは裏面に搭載されているのがわかります。















【豊富になったエコシステム】



Tinker Board S R2.0のリリースと同時に、Tinker OSのバージョンもアップしました。Debian 10およびAndroido 10が使用可能です。





【スペックの詳細】



Tinker Board S R2.0とTinker Board Sとの比較




Tinker Board S R2.0
Tinker Board S
Processor
Rockchip RK3288-CG.W Cortex-A17 Quad-core SoC
Rockchip RK3288 Cortex-A17 Quad-core SoC
GPU
ARM Mali-T760 MP4 GPU
ARM Mali-T760 MP4 GPU
Display
1 x HDMI with CEC hardware ready
1 x HDMI with CEC hardware ready
1 x 15-pin MIPI DSI supports up to HD
1 x 15-pin MIPI DSI supports up to HD
Memory Size
Dual-CH LPDDR3 2GB
Dual-CH LPDDR3 2GB
Storage
16GB eMMC onboard
16GB eMMC onboard
Micro SD(TF) card slot (push/pull)
Micro SD(TF) card slot
Connectivity
RTL8211E-VB-CG or RTL8211F-CG-GB LAN
RTL8211E-VB-CG GB LAN
802.11 b/g/n wireless & BT 4.2 + EDR
802.11 b/g/n wireless & BT 4.0 + EDR
Audio
Realtek ALC4030U Codec with 1 x 3.5mm audio jack
*Supports audio jack plug-in detection
Realtek ALC4040 Codec with 1 x 3.5mm audio jack
*Supports audio jack plug-in detection
USB
4 x USB 2.0 ports
4 x USB 2.0 ports
Camera Interface
1 x 15-pin MIPI CSI slot for camera
1 x 15-pin MIPI CSI slot for camera
Internal Headers
1 x 40-pin headers includes:
 - up to 28 x GPIO pins
 - up to 2 x SPI bus
 - up to 2 x I2C bus
 - up to 4 x UART
 - up to 2 x PWM
 - up to 1 x PCM/I2S w/ Slave Mode support
 - 2 x 5V power pins
 - 2 x 3.3V power pins
 - 8 x ground pins
1 x 2-pin Power-on header
1 x 2-pin eMMC recovery header
1 x 40-pin headers includes:
 - up to 28 x GPIO pins
 - up to 2 x SPI bus
 - up to 2 x I2C bus
 - up to 4 x UART
 - up to 2 x PWM
 - up to 1 x PCM/I2S w/ Slave Mode support
 - 2 x 5V power pins
 - 2 x 3.3V power pins
 - 8 x ground pins
1 x 2-pin Power-on header
1 x 2-pin eMMC recovery header
1 x 2-pin contact points includes:
 - 1 x PWM signal
 - 1 x S/PDIF signal
1 x 2-pin contact points includes:
 - 1 x PWM signal
 - 1 x S/PDIF signal
Power Connector
5V/2~3A Micro USB power input
*Supports low power voltage input detection
5V/2~3A Micro USB power input
*Support low power voltage input detection
OS Support
Debian 10 / Android 10 or latest version available
Debian 9 / Android 6
Dimension
3.37" x 2.125"
3.37" x 2.125"



*1. OSビルドインのメディアプレイヤーを使うことで、ARM® Quad-Core Mali GPUによる最大解像度4K、フレームレート30hzのH.264/H.265 ハードウエアデコーダ支援が得られます。

*2. 火傷などの可能性を防ぐため、SoCまたはヒートシンクの表面を触らないでください。

*3. Wif及びBluetoothの機能については、日本国内の技術適合取得済みです。
