1.3inch OLED display HAT for Raspberry Pi (128x64) [WS-13890]

1.3inch OLED display HAT for Raspberry Pi (128x64) [WS-13890]

販売価格: 3,150円(税別)

(税込: 3,465円)

数量:

商品詳細

■概要

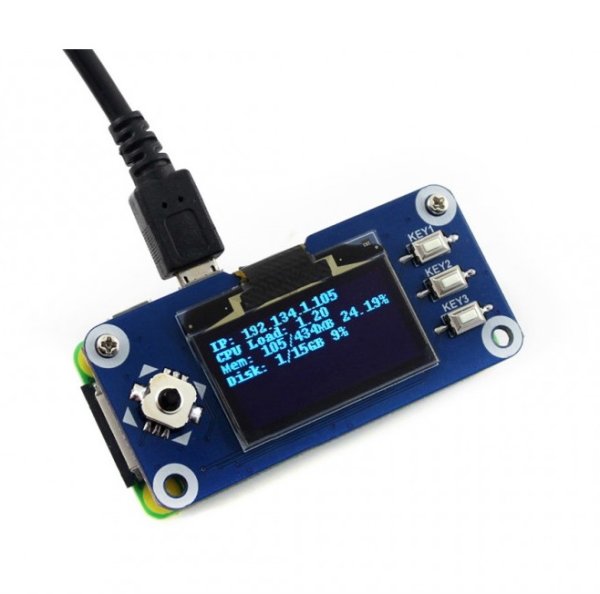

本製品は、ラズベリーパイ用 OLED ディスプレイ HAT です。対角 1.3 インチ、128x64 ピクセル、内蔵コントローラーを備え、SPI もしくは I2C インターフェースを介して通信します。

あなたのラズパイに制御用のインターフェイスを追加したい場合など、このコンパクトなディスプレイが理想的です。



■特徴

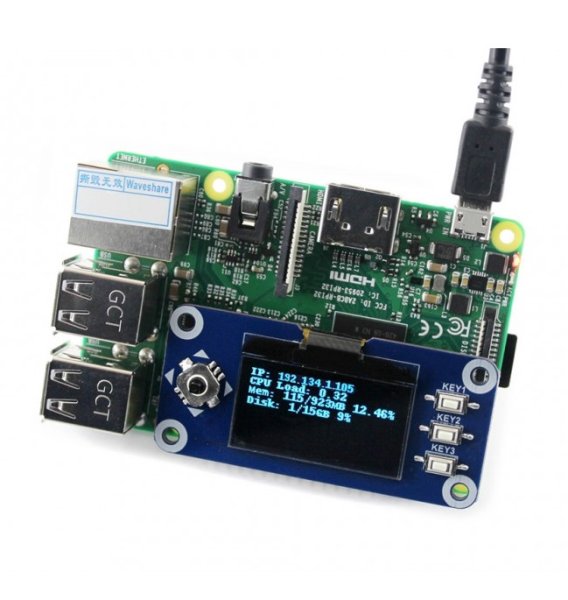

ラズベリーパイ標準接続対応。ラズベリーパイ2B/3B/3B+/Zero/Zero W/Zero W+ と互換性があり、直接接続可能
オプションのインタフェース:4線式SPI/3線式SPI/I2C(オンボード抵抗で設定)
便利なジョイスティック(5ポジション)x1、プッシュボタンx3
Raspberry Pi/Arduino/STM32のサンプルコード及びドキュメント有



■仕様
ドライバ:SH1106
インタフェース:4線式SPI、3線式SPI、I2C
表示色:青
解像度:128x64
動作電圧:3.3V



■インタフェース



シンボルRaspberry Pi ピン(BCM)説明
KEY1P21ボタン1/GPIOローアクティブ
KEY2P20ボタン2/GPIO
KEY3P16ボタン3/GPIO
Joystick UpP6ジョイスティック 上
Joystick DownP19ジョイスティック 下
Joystick LeftP5ジョイスティック 左
Joystick RightP26ジョイスティック 右
Joystick PressP13ジョイスティック 押下
SCLKP11/SCLKSPIクロック入力
MOSIP10/MOSISPIデータ入力
DCP24データ/コマンド選択(H=データ、L=コマンド
CSP8/CE0チップセレクトローアクティブ
RSTP25リセット



■サイズ

1.3inch OLED HAT dimensions

■開発者向けリソース

Wiki : www.waveshare.com/wiki/1.3inch_OLED_HAT
