4チャネルSPDTリレーHAT for Raspberry Pi [seeed-114992543]

4チャネルSPDTリレーHAT for Raspberry Pi [seeed-114992543]

販売価格: 3,750円(税別)

(税込: 4,125円)

数量:

商品詳細

4-Channel SPDT Relay HAT for Raspberry Piは、4つの高品質な単極双投リレーによって、大電流の負荷を制御できるNO(ノーマルオープン)/NC(ノーマルクローズ)回路となっています。これにより、I2Cバスで直接制御できないデバイスを制御するための優れたソリューションとなり得ます。標準化されたフォームファクタにより、Raspberry Piとスムーズに接続できるほか、各スイッチのon/offを示す4つのLEDインジケーターが搭載されています。



※注意: 高い誘導性負荷を長時間かけていると、内臓のMCUがダウンし、リセットが必要になる恐れがあります。



特徴

・高品質の単極双投リレー

・Raspberry Pi 1/2/3/4との互換性

・3つのハードウェア(SW1〜3)で固定のバスアドレスを選択できるI2Cインターフェース

・接続が簡単なリレー用ねじ端子

・標準規格に基づく形状とデザイン

・各リレーの動作状態を示すLED

・各リレーにCOM、NO、NCのリレー端子を搭載



仕様

仕様詳細
電源4.75 〜 5.5V
最大スイッチング電圧30VDC/ 250VAC
最大スイッチング電流15A
最大ON/OFF周期1Hz

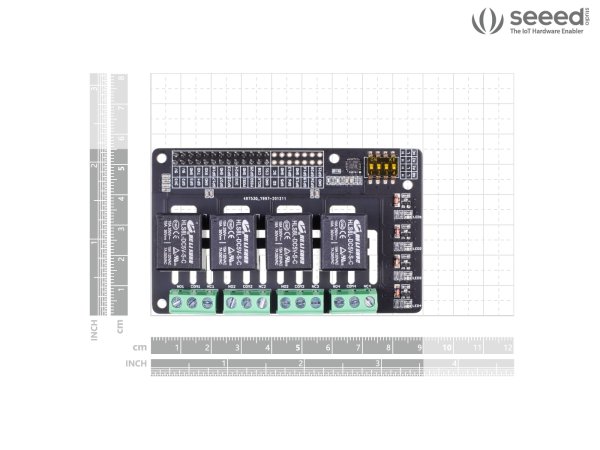

寸法91.2 x 56 x 32mm

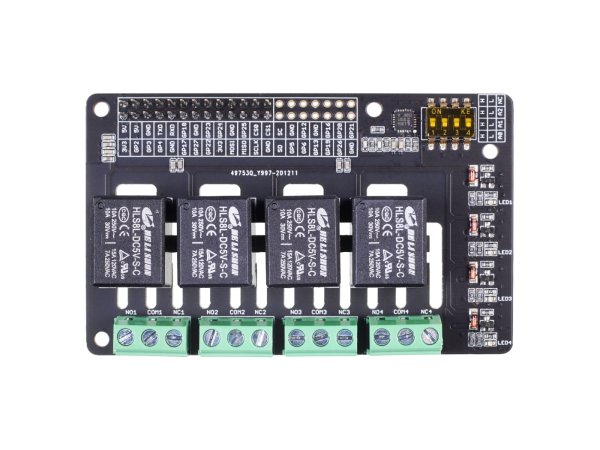

概観



・リレー制御端子: I2Cインターフェース: SCL、SDA

・I2Cアドレス設定スイッチ

・ねじ端子: チャンネル1〜4

・LEDインジケーター: チャンネル1〜4
